产品介绍

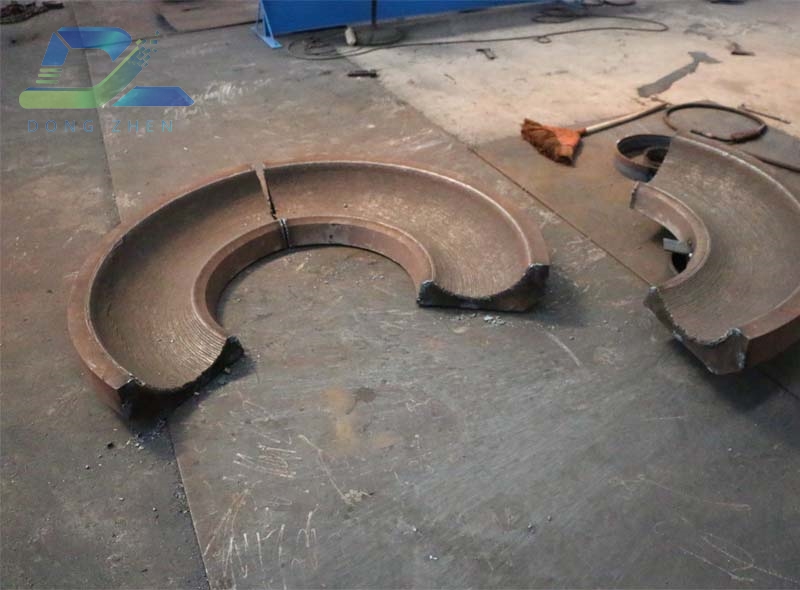

    堆焊磨煤辊是指利用堆焊工艺，对火力发电、水泥、钢铁等行业中中速磨煤机的核心磨损件——磨煤辊进行修复和表面强化的专业技术。该过程通过使用自动化焊接设备和专用高合金耐磨材料，在磨损的磨煤辊母体表面熔覆一层甚至多层具有极高耐磨性、耐高温性和抗冲击性的合金层，以恢复其原始设计尺寸，并显著提升其抗磨损性能，从而延长使用寿命。

产品特性

2、延长寿命：通过选用更耐磨的堆焊材料，其使用寿命可比原装新辊更长。

3、减少停机时间：有计划地进行备辊堆焊修复，可以缩短紧急停机时间，提高设备运转率。

4、环保节能：属于资源循环利用，符合绿色制造和可持续发展理念。

堆焊工艺的核心步骤

1、旧辊检测与评估：检查辊子母体是否有裂纹、缺陷，判断是否具备修复价值。

2、表面清理：采用喷砂、打磨等方式彻底去除表面的煤粉、油污、氧化层和疲劳层。

3、预热：对辊子进行整体缓慢加热（通常至150°C - 400°C，根据材料而定）。预热至关重要，可以防止焊接裂纹的产生。

4、采用自动化的埋弧堆焊或明弧堆焊设备，由机械手或专用机床带动焊枪，辊子旋转，实现均匀、高效的焊接。

使用专门设计的高硬度、高耐磨性的合金焊丝（如高铬铸铁类、碳化钨类药芯焊丝）。

通常会采用“打底层+过渡层+耐磨层”的多层多道焊策略，既保证与母体的结合强度，又确保表面具有最优的耐磨性能。

5、焊后缓冷：焊接完成后，必须将辊子放入保温棉或加热炉中缓慢冷却，以释放焊接应力，防止变形和开裂。

6、加工与检测：冷却至室温后，对堆焊表面进行车削或磨削加工，恢复至设计尺寸和光洁度。最后进行无损探伤（如超声波或磁粉探伤），确保堆焊层质量。
